本機是參照國外同類產品原理，根據國內情況而自行設計的，其特點是：
1、在振網下面安裝無數個球狀瑪瑙球，幫助振動，并增加頻率。
2、在振動電機上下軸裝有兩重錘，調節兩重錘間夾角，能使物料在網上生 多種運動方向不同的旋渦，使物料進行有效的篩選。（可根據用戶要求調節）
3、要求連續進料，連續出料。雜料、粗料和篩送的正品料能自動排出，不堵篩網，粉末不飛揚。
4、換網簡單，而且篩網采用特殊結構，網緊、使用壽命長。
5、凡同物料接觸部件均采用不銹鋼制造。
6、體積小、移動方便、效力高，底部可裝萬向輪，隨時移動。
7、本產品設計精巧，篩粉精細，適用于任何粉類、粘液類的分級，全封閉結構，無粉塵飛揚，噪音低。

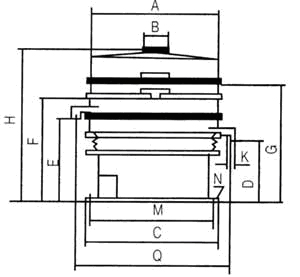

ZS型旋振篩產品外形及安裝尺寸：
注：A：篩機直徑 B：進料口直徑 C：底座外徑 D：底格出料口離地高度 E：第二個出料口離地高度
F：第三個出料口離地高度 G：第四個出料口離地高度 K：出料口直徑 M：底座內徑N：地腳孔數及孔徑 Q：出料口間距
另：單層篩無FG項目 兩層篩無G項目
|
型號 |
A |
B |
C |
D |
E |
F |
G |
K |
M |
N |
Q |
單層全高 |
雙層全高 |
三層
全高 |
|
ZS-600 |
Φ600 |
Φ200 |
Φ540 |
430 |
560 |
690 |
820 |
Φ100 |
Φ490 |
4-Φ18 |
Φ800 |
820 |
950 |
1080 |
|
ZS-800 |
Φ800 |
Φ200 |
Φ680 |
430 |
560 |
690 |
820 |
Φ100 |
Φ630 |
4-Φ18 |
Φ1080 |
820 |
950 |
1080 |
|
ZS-1000 |
Φ970 |
Φ300 |
Φ800 |
480 |
630 |
780 |
930 |
Φ150 |
Φ750 |
4-Φ18 |
Φ1286 |
920 |
1070 |
1220 |
|
ZS-1200 |
Φ1170 |
Φ300 |
Φ955 |
480 |
630 |
780 |
930 |
Φ150 |
Φ905 |
4-Φ20 |
Φ1500 |
920 |
1070 |
1220 |
|
ZS-1500 |
Φ1470 |
Φ300 |
Φ1190 |
570 |
740 |
910 |
1080 |
Φ200 |
Φ1120 |
4-Φ24 |
Φ1860 |
1040 |
1210 |
1380 |
|
ZS-1800 |
Φ1770 |
Φ300 |
Φ1520 |
560 |
750 |
9200 |
1090 |
Φ250 |
Φ1440 |
4-Φ24 |
Φ2334 |
1050 |
1220 |
1390 |
|
ZS-2000 |
Φ1970 |
Φ350 |
Φ1640 |
560 |
750 |
920 |
1090 |
Φ300 |
Φ1560 |
4-Φ24 |
Φ2516 |
1050 |
1220 |
1390 |
|
Φ450型 |
|
Φ450 |
Φ480 |
280 |
|
|
|
180 |
Φ446 |
4-Φ11 |
390 |
590 |
|
|
旋振篩產品的安裝與調試：
（一）設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。
（二）設備出廠前已將篩網裝妥，使用過程中的篩網替換可自己替換。
（三）開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。
（四）當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向， （備注：否則應改變相序）運轉是否正常，有無異噪聲。
（五）調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
